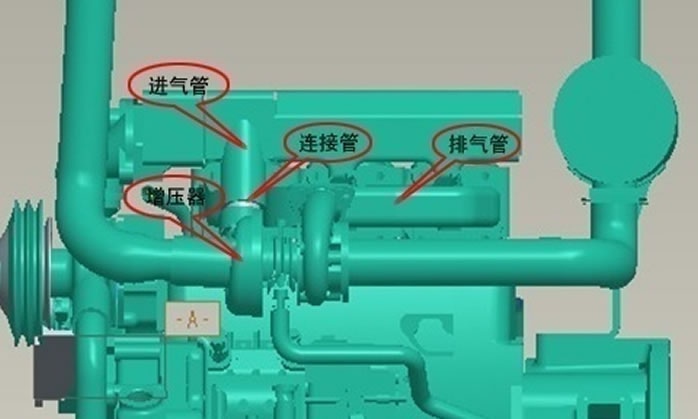

國內某大型發動機制造企業某款發動機在生產裝配過程中進氣管和增壓器管安裝困難，通過我公司提供的CAT軟件有效解決了該問題，結構圖如下：

存在問題：

發動機進氣管和增壓器裝配困難。

修改意見：

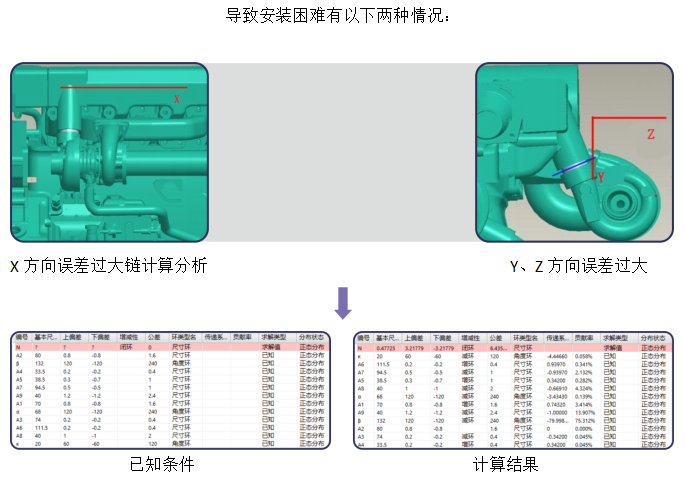

通過以上計算分析，形成了以下調整意見：

當修改β（傳遞系數-79.998）的公差在±60分時，N的公差為：±2.13108，如果修改β的公差在±30分時，N的公差為：±1.74778。為了滿足裝配要求，建議修改β的公差。

當修改α（傳遞系數-3.434）的公差在±60分時，N的公差為：±3.23668，如果修改α的公差在±30分時，N的公差為：±3.2362。 當修改β、α的公差在±60分時，N的公差為：±2.12816，如果修改β、α的公差在±30分時，N的公差為：±1.74332。為了滿足裝配要求，建議修改β的公差。

最終對比發現主要是β的公差值決定了整個尺寸鏈的公差。

產品合格率較低，通過傳遞系數快速查找出關鍵尺寸β。

解決方案：

通過對發動機裝配結構進行尺寸鏈建模分析，利用軟件的自動計算傳遞系數功能找到關鍵尺寸，對關鍵尺寸的公差進行重點控制，使產品滿足裝配要求。

解決的結果：

對產品關鍵尺寸的公差進行優化后，發動機進氣管和增壓器能過順利裝配。
