尺寸鏈入門篇-尺寸鏈計算類型概述
發布時間：2021-06-18
在尺寸鏈計算類型上，可以分為三大類：正計算、反計算以及中間計算。
正計算
正計算是已知各組成環的基本尺寸及公差，求解封閉環的基本尺寸和公差。主要用于驗算所設計產品裝配能否滿足質量性能要求及零件加工后能否滿足零件的設計要求，驗證設計的正確性。

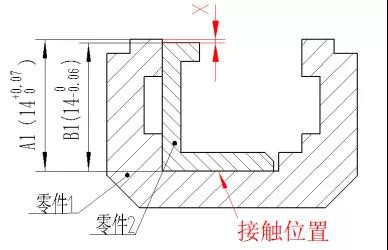

示例：如圖所示，已知零件1尺寸A1和零件2尺寸B1，計算兩個零件在裝配后高度方向的面差X，其中A1、B1為組成環，面差X為封閉環，這就是典型的正計算案例，已知組成環A1、B1，求解封閉環X的值。
.jpg)
中間計算
中間計算是已知封閉環和部分組成環的基本尺寸及公差，求某一個組成環基本尺寸及公差。該計算常用在工藝尺寸鏈計算中，如加工過程的基準轉換、鍍層厚度以及工序尺寸確定等方面。
中間計算可用于設計計算與工藝計算，也可用于驗算。
示例：如圖所示，已知零件的工序尺寸A1、A2和設計尺寸A0，要求計算工序尺寸A3的值，這個就是一個典型的中間計算案例，已知封閉環A0和部分組成環A1、A2，求解組成環A3的基本尺寸及公差。
.jpg)
反計算
反計算是已知封閉環的尺寸范圍，分配各組成環的公差。在裝配尺寸鏈計算中，已知產品質量性能要求，分配各個零件的公差；反計算主要用于產品精度設計和優化。 應用反計算進行精度設計時，需要結合設計要求和實際生產情況，找到滿足產品技術要求的最優分配方案。

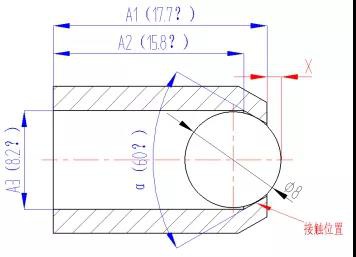

示例：如圖所示，已知滾珠直徑和套筒尺寸A1、A2、A3以及角度尺寸α的基本尺寸，滾珠受到水平向右的作用力與套筒內側斜壁相切，要求設計A1、A2、A3、α的公差值，保證裝配后凸出量X滿足1-1.5mm的技術要求。這個就是一個典型的反計算案例，已知封閉環X的尺寸范圍，分配各組成環的公差。
