尺寸鏈計算類型概述-中間計算
發布時間：2021-08-10
中間計算是已知封閉環和部分組成環的基本尺寸及公差，求某一個組成環基本尺寸及公差。
該計算常用于工藝尺寸鏈計算，在加工制造中遇到加工基準和設計基準、測量基準不重合、表處理工藝以及加工余量校核時，工序尺寸的設計直接決定了零件能否滿足設計尺寸要求，通過尺寸鏈計算才能合理設計工序尺寸的基本尺寸及公差，使得公差最大化利用，在保證了設計要求的前提下，盡可能經濟合理的設計工序尺寸，從而降低加工難度，減少加工成本。
.png)

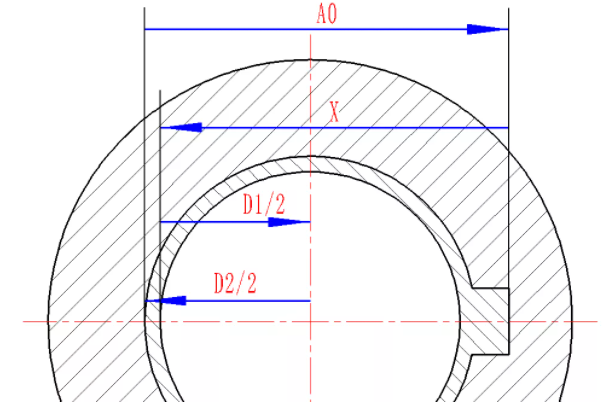

其加工工藝為：
1、鏜內孔至D1=39.6（+0.1/0）mm；
2、加工鍵槽至尺寸X；
3、熱處理，淬火；
4、磨內孔至D2= 40（+0.05/0）mm；
要求加工后內孔鍵槽深度滿足設計尺寸要求A0=43.6（+0.34/0）mm,求工序2加工鍵槽的工序尺寸X。
分析計算：
1、確定封閉環
在本零件的加工過程中，要求保證的設計尺寸A0是間接得到的尺寸，屬于工藝尺寸鏈中的封閉環；
2、查找組成環，繪制尺寸鏈圖

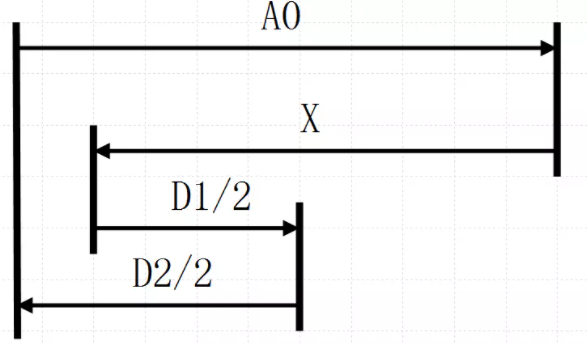

從封閉環的一端出發，依次找出各個組成環，形成完整封閉的尺寸鏈圖名如下圖所示。
.png)
根據加工工藝流程在DCC軟件中繪制出尺寸鏈圖如下（軟件自動計算各個尺寸的傳遞系數和貢獻率，自動判斷各個尺寸的增減性）：
.png)
在工藝尺寸鏈中為了保證100%加工合格，采用極值法計算：
.png)
根據極值法結果可知，工序2加工鍵槽的工序尺寸X=43.4（+0.315/+0.05）mm。
