上篇說到了尺寸公差和形位公差沒有關系的情況，這篇我們來看看尺寸公差和形位公差之間有關系的情形。在公差領域這種有關系的情形我們稱之為“相關”，就是所謂的相關要求。今天我們要探討的是相關要求里的包容要求。提到包容要求，大家千萬不要被“包容”的外表所欺騙，這里所說的包容，它不是我們想象的溫柔有愛的包容。相反，包容要求是“嚴厲的”，是對尺寸不可超越 “界限”的宣示。

如下圖所示：軸的尺寸是Φ50（0，-0.1）尺寸公差后注有“?”，表示該軸尺寸遵循包容要求。在包容要求下，軸每一處的尺寸都不能超越最大實體尺寸Φ50，同時軸的局部尺寸不得小于最小實體尺寸Φ49.9，各局部尺寸D1、D2、D3……應在Φ49.9~Φ50范圍內

示例如下：

在包容要求下，當實際軸的尺寸在Φ49.9~Φ50之間時，允許有一定的彎曲、不圓等形位誤差的存在，但誤差值最大不得超過實際尺寸與最大實體尺寸之差。當軸所有局部尺寸都等于Φ50時，軸不允許有任何的形位公差。因此不難看出，在包容要求下尺寸公差對形位公差有絕對的控制權且不容辯駁。實際尺寸越接近最大的實體邊界，允許存在的形位公差就越小。

鋼鐵直男形象盡顯，這個包容要求真心沒有一點包容心。

我們也注意到在國標（參考GB/T4249-2009）和ISO（參考ISO14405-1-2016）標準里在尺寸公差后加?表示遵循包容要求。而在ASME（參考Y14.5-2018）標準里單獨的尺寸公差不加E默認遵循包容要求。所以工程師需要注意不同標準對于包容要求的表示方法。

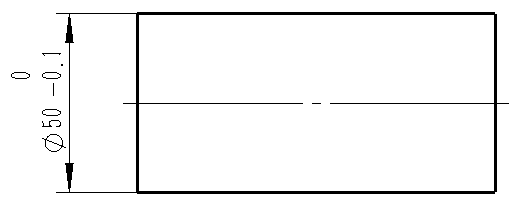

如下圖所示，在沒有加這個標識時，國標和ISO標準里表示該軸只需滿足尺寸公差50（0，-0.1）要求即可，不對形位公差作要求；而在ASME標準里該軸尺寸應遵循包容要求。

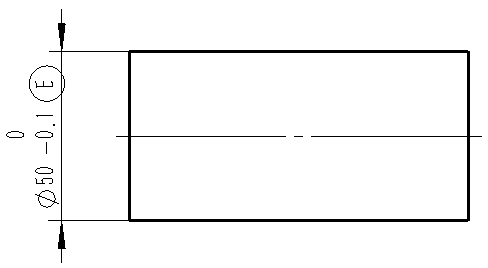

如下圖所示，加?這個標識后在國標和ISO標準里尺寸要素才會遵循包容要求：

包容要求的應用

包容要求通常應用于有較高配合性質要求的場合，以保證零件的配合質量和運動性能。

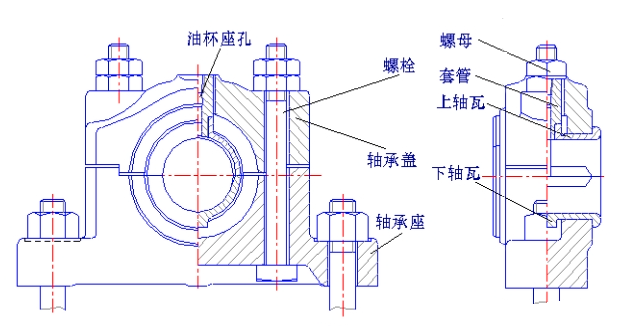

應用場景一：滑動軸承為保證軸承內圈與軸外徑之間的最小油膜厚度，在滑動軸承內圈和軸外徑上可通過加?來控制孔和軸的實體邊界，以保證配合面上每一處的最小油膜厚度；

應用場景二：滾動軸承內外圈分別與軸和孔采用過盈配合時，由于軸承是標準件，可通過在軸的d和孔的D上加?最大限度地保證配合面每一處的最小過盈量。

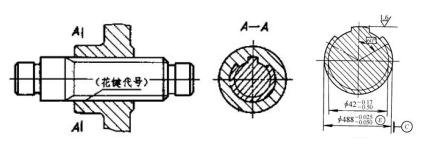

應用場景三：花鍵軸齒頂圓需保證與花鍵孔的裝配時，在花鍵軸齒頂圓通過加E來控制齒頂圓的最大實體邊界，以保證花鍵齒頂圓與花鍵孔的配合。

應用場景四：應用于有最大實體邊界要求的場合。例如：通止規等量具設計遵循包容要求，可以保證檢驗的可靠性和合理性，改善工藝性和經濟性。
