DCC與UG集成功能
發布時間：2018-10-19
尺寸鏈計算及公差分析軟件是針對機械制造行業產品設計、工藝設計過程中尺寸鏈的計算及公差分析而開發。目前，眾多企業使用西門子的UG三維CAD軟件進行產品設計及工藝設計，我公司應廣大客戶需求，開發出了DCC與UG集成功能，工程師可直接在UG中提取三維模型中標注的各類尺寸，并導入DCC，讓技術人員更便捷、更準確的進行尺寸鏈計算和公差分析。
為廣大工程技術人員解決以下問題：
工程師直接在UG中快速提出尺寸公差，為工程師減少了極大工作量。
工程師在UG中直接提取尺寸公差，無需手工輸入，避免了手工輸入時的填寫錯誤。
工程師在分析三維模型時，即可快速提取所需各尺寸公差，提高了工作效率。
在三維模型中直接提取尺寸公差時，更直觀，更形象，能讓工程師具有更清晰的思路分析解決問題。
我司提供的DCC尺寸鏈計算及公差分析軟件與UG集成功能，實現了：

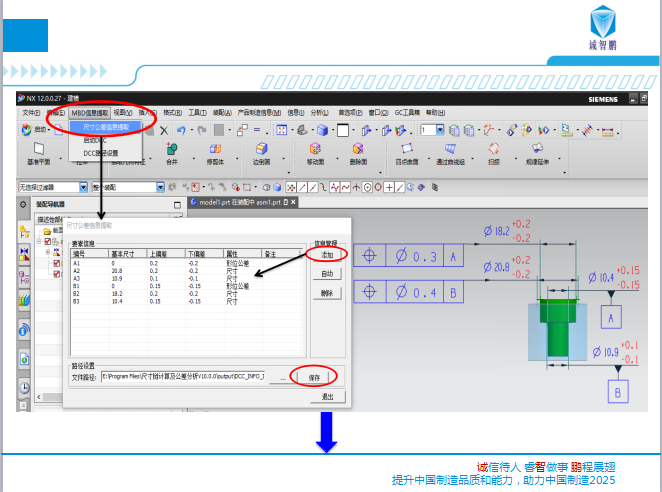

UG中各零件尺寸及公差提??；
UG中各零件形位公差提??；
對提取所得各尺寸及公差值修改；
對提取所得各尺寸及公差依據零件進行自動編號；
對形位公差轉換；
在UG中直接打開DCC軟件；

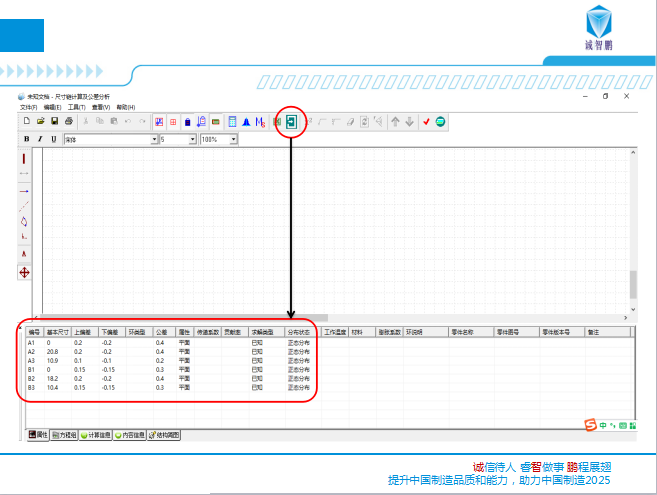

在DCC軟件中自動導入U(xiǎn)G中所提取的各尺寸及公差。
.png)
.png)
