航空行業標桿案例 | 極致公差賦予您安全、舒適的飛行體驗
發布時間：2025-03-21
H集團是一家專注于民用航空產業的高科技企業，致力于推動中大型客機的自主研制與產業化發展。公司承擔著國產商用飛機研發、生產、試驗測試及運營支持的核心任務，致力于為全球市場提供安全、經濟、舒適、環保的航空產品與解決方案。
H集團成立于2008年，總部位于中國東部沿海核心城市，擁有多個業務板塊，并在北美、歐洲、東南亞設有海外分支機構，以推動國際合作與市場拓展。公司始終堅持自主創新、開放合作、市場導向的技術發展路線，依托國內外先進的產業資源，構建完善的民用飛機研發與制造體系。
客戶的公差設計挑戰

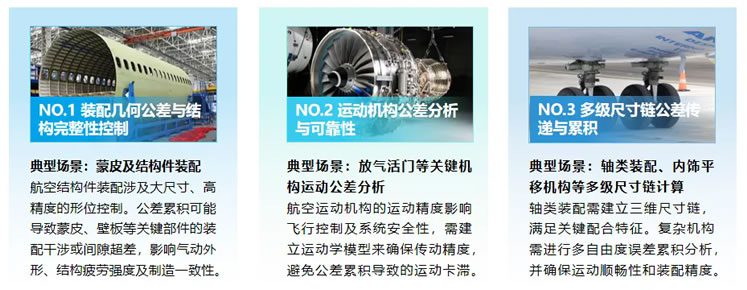

H集團肩負著推動國產商用飛機自主研制的使命，致力于打造安全、經濟、舒適、環保的航空產品。然而，在推動國產商用飛機研制的過程中，H集團面臨著復雜裝配精度控制與公差設計的嚴峻挑戰。關鍵問題主要集中在：
.jpg)
為應對這些挑戰，H集團堅持“自主研制、國際合作、國際標準”的技術路線，致力于推動公差設計的精細化管理，從而確保國產飛機在全球市場上的高質量制造與競爭力。
客戶的訴求和3DCC解決方案
1、飛機內飾平移機構的平移誤差計算
場景描述：大型客機的內飾組件（如行李架、座椅滑軌、艙門導軌等）通常采用平移機構，其空間尺寸鏈傳遞復雜，誤差累積可能導致平移卡滯、運動不順暢，影響乘客體驗及維修便捷性。
解決思路：應用3DCC建立復雜幾何尺寸鏈計算模型，通過虛擬裝配仿真分析孔軸傾斜、定位誤差及累積公差影響，精準評估平移機構在不同裝配公差組合下的運動特性。以此來優化關鍵公差參數，確保內飾平移機構的裝配精度與長期可靠性。
2、大型飛機轉軸同軸度計算

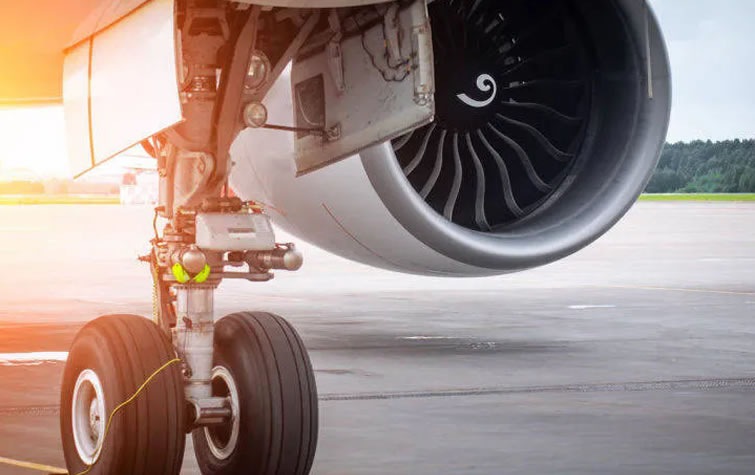

場景描述：飛機起落架、發動機推力反向器等組件常涉及“一軸穿多孔”的裝配，其同軸度要求極高。裝配誤差可能導致運動阻滯、結構受力不均，甚至影響飛行安全。
.jpg)
解決思路：通過3DCC計算極限位置及浮動狀態下的尺寸，建立轉軸與多孔裝配的公差分布模型，模擬不同公差組合對同軸度的影響，優化關鍵部位的裝配公差，確保裝配后同軸度達到設計要求，提高裝配穩定性并減少驗證時間。
3、放氣活門齒套與滾輪位置計算
場景描述：放氣活門是飛機環境控制系統（ECH）的關鍵部件，其齒套與滾輪的匹配精度直接影響信號輸出的穩定性。若公差控制不當，可能導致運動卡滯、信號輸出失準，進而影響客艙增壓與溫控系統的正常運行。
解決思路：應用3DCC建立放氣活門的非線性尺寸鏈模型，計算齒套在不同起始與終點位置的裝配誤差，仿真齒輪傳動公差對信號輸出的影響。通過公差優化，提高裝配精度，確保放氣活門的運動可靠性和信號穩定性。
4、孔軸裝配最小間隙計算
場景描述：飛機結構件、起落架鉸鏈、操縱桿關節等關鍵部位的孔軸裝配間隙影響裝配精度及長期使用壽命。過大會導致運動松曠，過小則增加裝配難度，甚至導致結構變形。
.jpg)
解決思路：通過3DCC建立虛擬裝配建模，采用“一面兩孔”定位法進行裝配公差分析，計算最小間隙范圍，優化孔軸配合尺寸及裝配工藝，確保裝配精度，提高結構件裝配一致性及長期穩定性。
3DCC的應用價值
1. 提升裝配精度，確保飛行安全
精確分析復雜尺寸鏈誤差傳遞，優化關鍵部件的裝配公差，確保飛機在高動態、高載荷環境下各系統穩定運行。
2. 縮短研發周期，提高設計效率
通過虛擬裝配與公差仿真，提前識別裝配風險，減少試制和返工，優化設計方案，加速新機型或改型飛機的交付進度。
3. 優化制造工藝，降低生產成本
精準控制公差，減少因裝配調整、試驗失敗及零部件報廢導致的損耗，助力精益制造和成本管控。
4. 提升結構可靠性，優化整機性能
確保關鍵裝配件長期可靠，減少運動卡滯、結構變形及磨損風險，提升整機性能和產品質量。
5. 推動自主創新，提升國產飛機競爭力
構建自主核心能力，減少對國外商業軟件的依賴，實現公差管理智能化，推動國產航空工業向高質量、國際化方向邁進。
