傳遞系數，技術大牛的必備技能
發布時間：2020-08-11
傳遞系數是尺寸鏈計算中非常重要的概念。在國標GB5847-2004中對傳遞系數的定義是各組成環對封閉環影響大小的系數?？梢酝ㄋ椎睦斫鉃楫a(chǎn)品的零件尺寸公差對產品質量性能的影響大小的系數，它的絕對值越大影響越大，絕對值越小影響越小。據有關大數據統計發現，影響產品質量和性能的往往就是那兩三個零件和尺寸，我們稱之為關重件和關鍵尺寸。掌握一個產品的關重件和關鍵尺寸就可以通過合理的設計和優化來提升質量降低成本。對于很多年輕工程師來說，由于缺乏經驗，對產品的關重件和關鍵尺寸通常無法準確把握。其實，通過尺寸鏈計算中的傳遞系數的計算就可以很容易的找到影響質量性能的關重件和關鍵尺寸，從而通過嚴格控制影響大的零件尺寸，適當放寬影響小的零件尺寸，最終達到產品合格率提升和成本下降的目的。那么具體該如何計算傳遞系數呢，我們通過一個具體案例來了解一下。

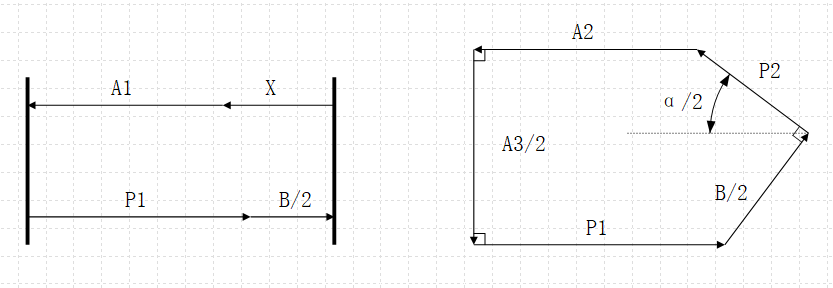

首先，畫出具體尺寸鏈圖

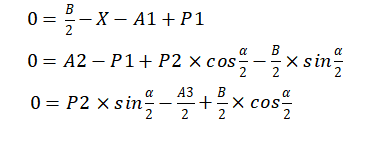

列出尺寸鏈相關的方程組
通過分析求解

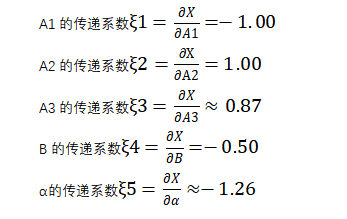

分別計算:

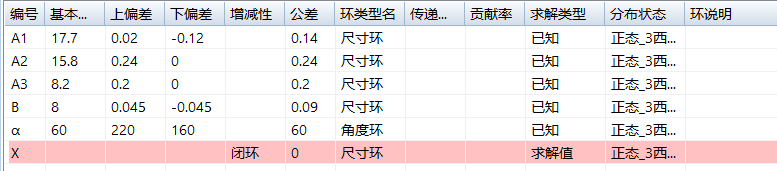

手工計算的整個過程還是比較繁瑣復雜的，而且在計算過程中很容易出錯。這里也推薦DCC軟件的自動計算傳遞系數功能，只需要點擊計算按鈕，軟件就可以自動計算傳遞系數、貢獻率并判斷組成環的增減性。非常的方便和實用。
