公差分配：等公差法和等公差等級法
發布時間：2020-08-21
在對零件進行公差設計時，通常采用公差分配方法，在國家標準也稱反計算，它是根據產品的技術性能要求反過來求各個零件的公差。在具體分配各組成環的公差時，通過等公差法、等公差等級兩種方法來分配公差。
等公差法

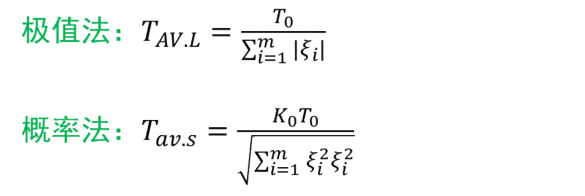

按等公差值分配的方法來分配封閉環的公差。等公差分配可以采用極值法和概率法兩種計算方法，計算公式如下：
.png)
等公差等級法 按等公差級分配的方法來分配封閉環的公差。

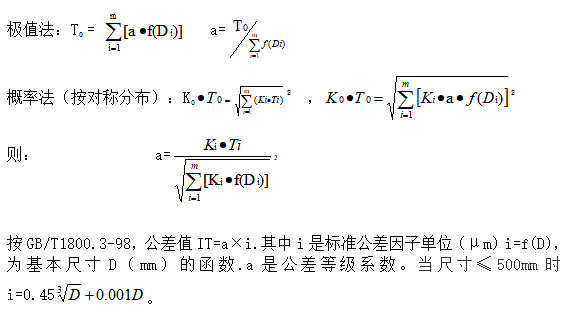

等公差等級分配也可以采用極值法和概率法兩種計算方法。計算公式如下：
.png)
.png)

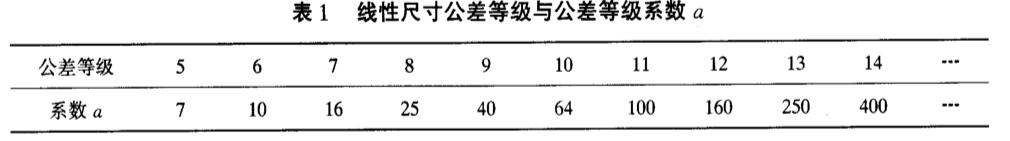

根據極值法或概率法公式計算出a后在表1對比，取相近的標準a值，再根據公差等級，查標準公差表就能得出各組成環的線性尺寸公差數值。
我們用一個簡單的案例來看一下等公差和等公差等級進行公差分配的極值法計算過程。

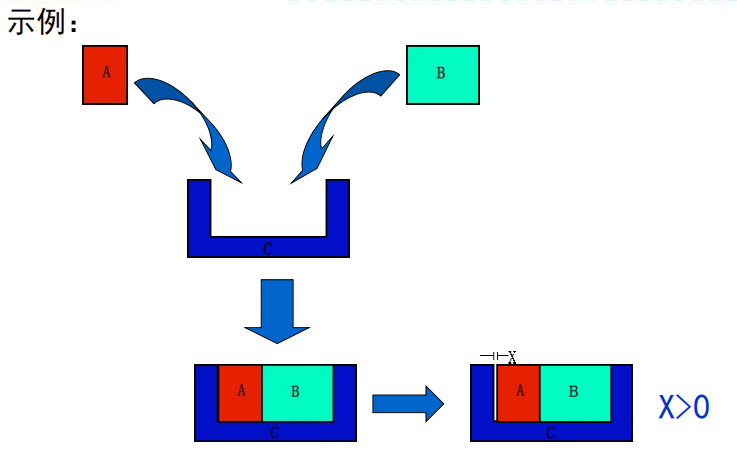

圖所示的裝配關系，為了保證能正常裝配，同時又保證裝配質量要求X在0.05-0.35之間。A、B、C基本尺寸分別為：10、20、30。在零件設計過程中，需要分配A、B、C的公差？
在X公差為0.3時對A、B、C公差進行分配
①等公差法：
.jpg)
這種方法計算簡單，但沒有考慮各組成環加工的難易、尺寸的大小。
②等公差等級
根據a值對應表1取公差等級10,查標準公差數值表得 A=0.058， B=C=0.084
等公差等級分配方法對于手工計算是比較復雜的，需要大量的計算并查表，但這種方法考慮到各個組成環加工的難易、尺寸的大小，更加貼切與實際的成產加工。
通過以上的案例大家可以對等公差和等公差等級的分配方法有個簡單的認識，希望對大家的公差設計有所幫助。
