GD&T設計師必備技能，這份材料你值得擁有
發布時間：2020-12-17
幾何公差產生于二戰時期，在不斷的實踐和總結逐漸形成完善的體系標準。已經成為行業共識的產品標注形式。
什么是GD&T幾何公差？
1、GD&T幾何公差提供了統一的技術標準和解釋，對于工程師理解設計意圖很有幫助可以減少爭議。GD&T讓設計、生產、和檢測部門均是用同一語言進行工作，可以大幅改善部門的溝通。

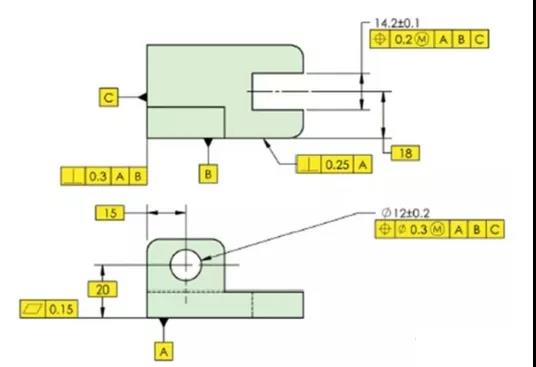

2、GD&T 幾何公差能夠根據零件的實際使用情況，精準控制不同位置的公差，對要求嚴格的進行嚴格控制。如下圖所示，以底部平面為固定平面，裝配在組件中大平面需要和其他零件配合使用（無高度要求），要求平面度0.1。
.png)
3、使用GD＆T幾何公差可以增加公差帶的面積從而提高產品的合格率。
如下圖所示根據線性尺寸公差定義其公差帶是矩形公差帶，形位公差定義圓形公差帶，在偏離理論中心相等距離時，圓形公差帶給制造帶來了額外的公差。
.jpg)
４、GD&T幾何公差可以使用公差原則（如MMC，LMC）為產品的制造提供了額外的補償公差，從而可以有效提升產品的合格率。

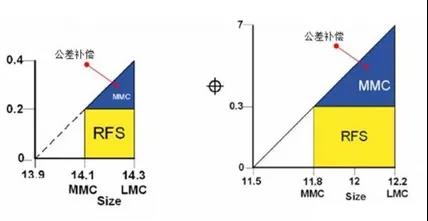

如下圖所示，使用最大實體原則MMC后，位置度公差面積增加了藍色三角公差帶區域（補償區），即產品合格率提高區
.jpg)
.jpg)
５、使用幾何公差時，理論正確尺寸可以避免累積誤差。如下圖所示，使用幾何公差控制孔的位置，不會有公差的累積，各孔相對基準位置度相同。而通過連續尺寸公差標注的孔位置則會形成累積公差。
.jpg)

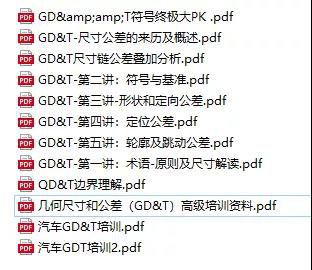

獲取方式：關注“誠智鵬科技”公眾號，對話框輸入“GD&T”就可以獲得資料連接。
資料來源于網絡僅用于學習用，侵權即刪。
