方向公差是指實際關聯要素相對于基準要素的理想方向的允許變動量。方向公差有平行度、垂直度和傾斜度等主要幾何特征項目。

那么方向公差在實際應用中的尺寸鏈計算該如何處理呢？下面以一個典型案例給大家做展示：

如下圖所示，兩個零件裝配時要求基準面A、B貼合，孔軸帶有垂直度的方向公差，計算孔軸能否順利裝配？

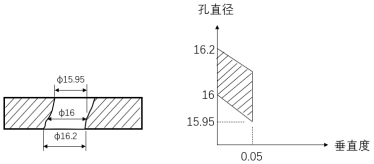

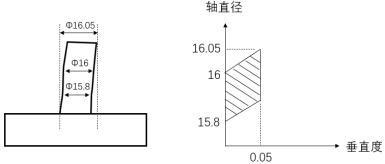

受垂直度影響，孔軸的有效直徑會發生變化，對于孔而言，有效直徑會變小，對于軸而言，有效直徑會變大，如圖下圖所示。

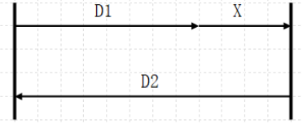

運用DCC軟件建立尺寸鏈關系并計算，得到最小裝配間隙為0-0.1=-0.1mm<0。

裝配間隙小于0，即該孔軸現有尺寸設計不能完成順利裝配，安裝時基準A、B面不能完全貼合，如下圖所示。

對孔軸直徑進行設計優化，增加孔最小直徑以及減少軸最大直徑。受垂直度影響，優化后的孔軸直徑范圍如下圖所示。

通過DCC軟件計算，得到最小裝配間隙為0+0.1=0.1mm>0，確定改善有效，優化后的孔軸可以完成順利裝配。

以上是通過孔軸裝配的案例介紹了方向公差的尺寸鏈計算方法，若方向公差發生在主定位面上，還需考慮傾斜的影響，尺寸鏈計算時需結合應用問題具體分析。
