電工行業案例 | 電力設備龍頭借助3DCC引領智慧新電能
發布時間：2025-02-18

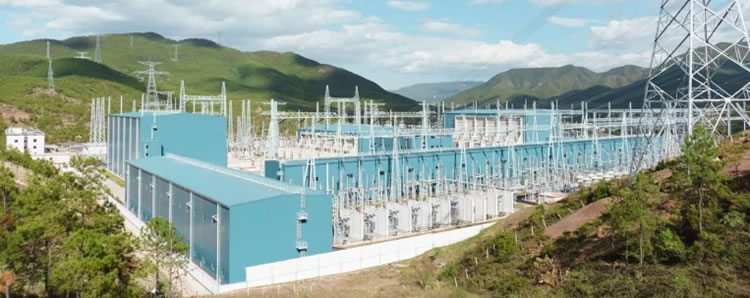

S集團是一家全球領先的電氣設備制造商和解決方案提供商，專注于電力技術研發、設備制造與工程服務。其業務遍布全球，擁有十多個制造實體，產品覆蓋超高壓、高壓開關設備、變壓器、測量監測裝置、電力電子設備、汽車電子、超級電容等專業領域，為電力、新能源、冶金、軌交、石化、煤炭等多個行業提供專業技術與服務，參與多項國際重大能源項目，以卓越的產品質量和創新能力贏得全球客戶信賴。
.jpg)
S集團的公差設計挑戰
在S集團的產品研發過程中，公差設計是關鍵挑戰之一。特別是對于超高壓開關設備、變壓器和電力電子設備等高精度產品，任意微小的偏差都可能導致設備出現性能不穩定甚至故障。例如，高壓開關設備的接觸面公差對電流傳輸?shù)姆€(wěn)定性至關重要；變壓器的繞組和鐵芯的配合精度直接影響其負載能力與效率等。因此，S集團對公差設計和分析軟件的需求愈加迫切，以便在研發階段進行精確的公差預測、優化設計，并確保產品的高可靠性和高性能。
S集團的訴求和3DCC解決方案

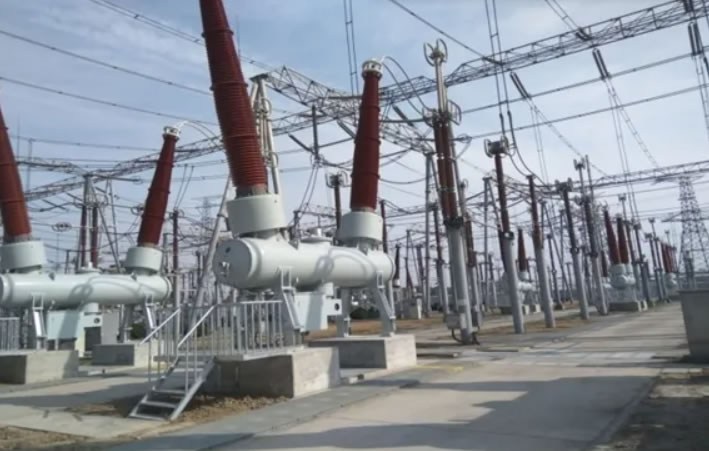

高電壓開關設備在分閘時的脫扣間隙量計算：計算分閘脫扣機構中多個配合位置的間隙量，解決復雜空間尺寸鏈計算問題，確保分閘動作的可靠性和機械壽命。
3DCC采用復雜的空間尺寸鏈計算，精確分析多個配合位置的間隙量。通過約束建立準確的公差分析模型，3DCC能夠基于公差精確計算多個關鍵位置的空間相對位置，確保各位置的配合精度。最終，通過公差分析計算以及優化設計，確保分閘動作的可靠性與機械壽命，提升系統的整體穩定性與耐用性。

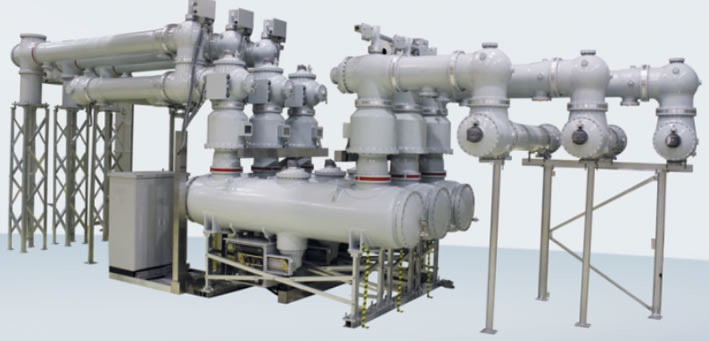

高電壓開關設備在合閘時的搭接量計算：計算開關中多個配合位置的搭接量，保證通電性能和安全性。
3DCC能夠精確計算復雜空間尺寸鏈。軟件能夠準確定義機構之間的定位關系以及運動件之間的驅動邏輯，結合公差數據，計算得出搭接量的仿真結果，且計算過程中自動進行傳遞系數及貢獻率分析，進而幫助工程師識別關鍵影響因素，有側重的優化設計。此方法有效解決了機構類產品的復雜尺寸鏈計算問題，考慮了空間尺寸鏈的傳遞，克服了手工計算無法處理的難題，提升了設計可靠性和工作效率。

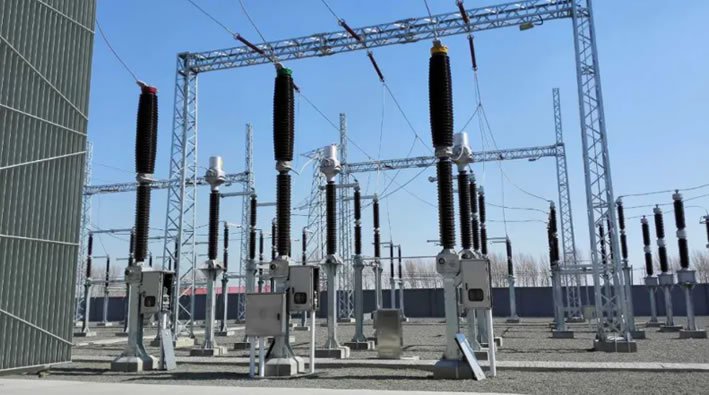

高壓電器設備的絕緣部件（如絕緣子、套管）和導電部件（如觸頭、母線）的公差設計必須精確，以避免因尺寸偏差導致電氣擊穿或電弧，引發安全事故。
3DCC通過尺寸鏈分析功能，能夠精確計算復雜裝配中的累積誤差，識別關鍵尺寸鏈，確保高壓設備的裝配精度和可靠性。同時還支持對絕緣部件的公差仿真，分析厚度偏差、表面平整度等對絕緣性能的影響，優化設計以避免局部電場集中。

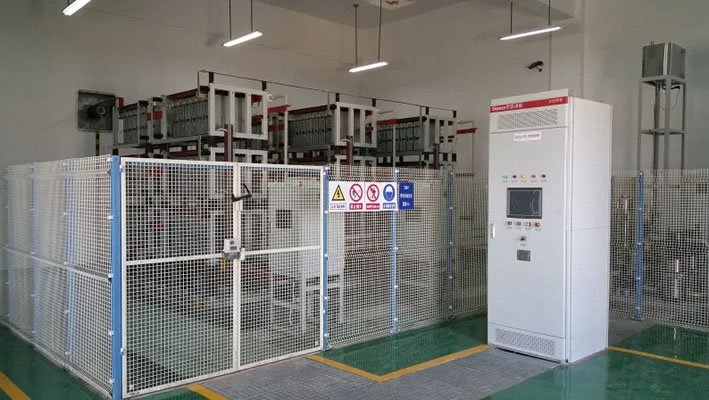

抽架鎖是高壓開關設備中的關鍵部件，精確的公差設計對于確保裝配精度至關重要。特別是在抽屜式開關單元的抽取和鎖定過程中，尺寸誤差可能導致操作不順暢，影響設備的安全性和可靠性。
3DCC通過尺寸鏈分析功能，能夠模擬抽架鎖部件在不同位置狀態下的裝配過程，計算誤差分布，識別關鍵尺寸鏈（如鎖定裝置的垂直度公差、凸輪半徑尺寸）。軟件可以提供仿真動畫，幫助工程師直觀查看和檢查裝配約束效果，通過公差分析和優化，提高抽屜式開關單元的裝配精度和可靠性，避免因尺寸偏差導致的裝配不良。
S集團的價值體現
通過3DCC的應用，S集團在產品設計、制造精度、和全球市場的競爭力方面實現了顯著提升。具體價值體現在以下幾個方面：
1. 提升產品可靠性：
精確的公差分析和優化設計確保了高壓開關設備、變壓器、電力電子設備等核心產品的裝配精度，顯著提高了產品的運行可靠性。通過3DCC的尺寸鏈分析，S集團能夠預測并消除由于公差設計帶來的質量缺陷，減少了設備故障率，從而保障了設備的長期穩定性，滿足了全球客戶對高可靠性電氣設備的嚴苛要求。
2.增強技術創新能力：
3DCC提供的智能化公差分析工具不僅解決了復雜裝配中的公差計算難題，還幫助S集團在高精度設備的研發中取得技術突破。通過優化公差設計，S集團能夠快速響應技術發展的需求，鞏固其在全球電氣行業的技術領先地位。
3.提高生產效率：
通過3DCC的高效計算和可視化功能，S集團大幅縮短了設計周期，減少了傳統手工計算和試驗驗證的時間。軟件的自動化公差分析顯著降低了試錯成本，提升了生產效率，推動了企業在激烈的市場競爭中保持生產優勢。
4.支持全球化業務拓展：
借助3DCC精確的公差分析，S集團能夠更加靈活和高效地為全球不同地區的客戶提供定制化解決方案，比如確保產品符合當?shù)氐募夹g(shù)要求和安全標準，從而提升其在全球市場的競爭力和影響力。
